UltraMicroscope 平台
整合式 3D 層光顯微影像解決方案
突破傳統成像限制，實現高解析度大樣本 3D 立體成像。從樣品前處理到資料分析的完整解決方案， 為空間生物學研究開啟全新視野。
層光顯微技術（Light Sheet Microscopy）基礎介紹
技術原理
層光顯微技術（Light Sheet Fluorescence Microscopy, LSFM）是一種革命性的螢光成像技術， 其核心概念是將照明與檢測光路分離，採用垂直於檢測軸的薄層雷射光照明樣品。 這種正交配置設計使得僅有焦平面內的螢光分子被激發，大幅降低光漂白和光毒性。
技術優勢
- 優異的光學切片能力：僅照明感興趣的焦平面，避免樣品其他區域受到不必要的光照損傷
- 高速成像：相較於點掃描技術（如共聚焦顯微鏡），成像速度提升 100-1000 倍
- 低光毒性：減少光漂白和光毒性，適合長時間活體成像
- 優秀的訊噪比：提供清晰的影像品質和精確的空間解析度

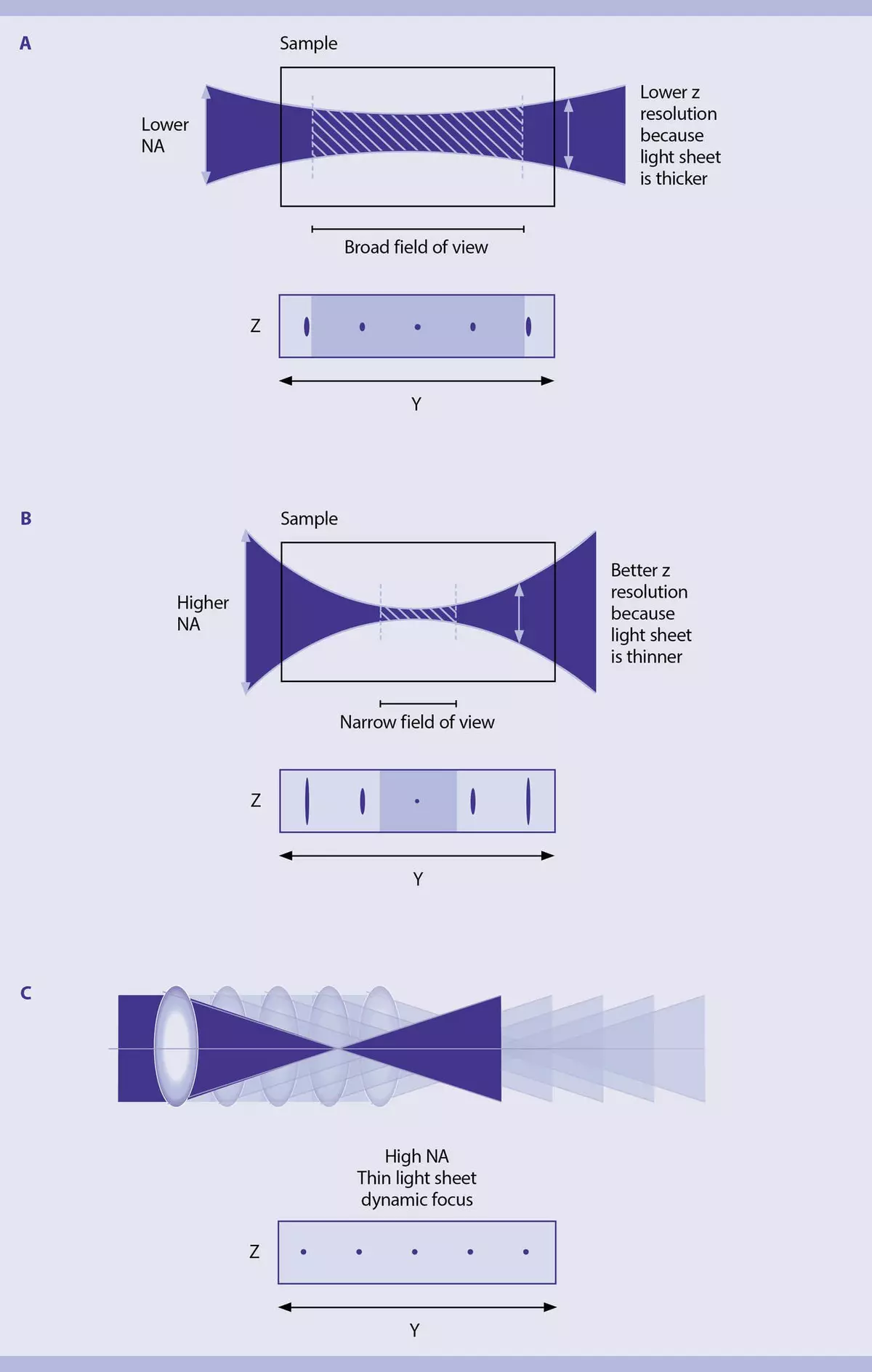

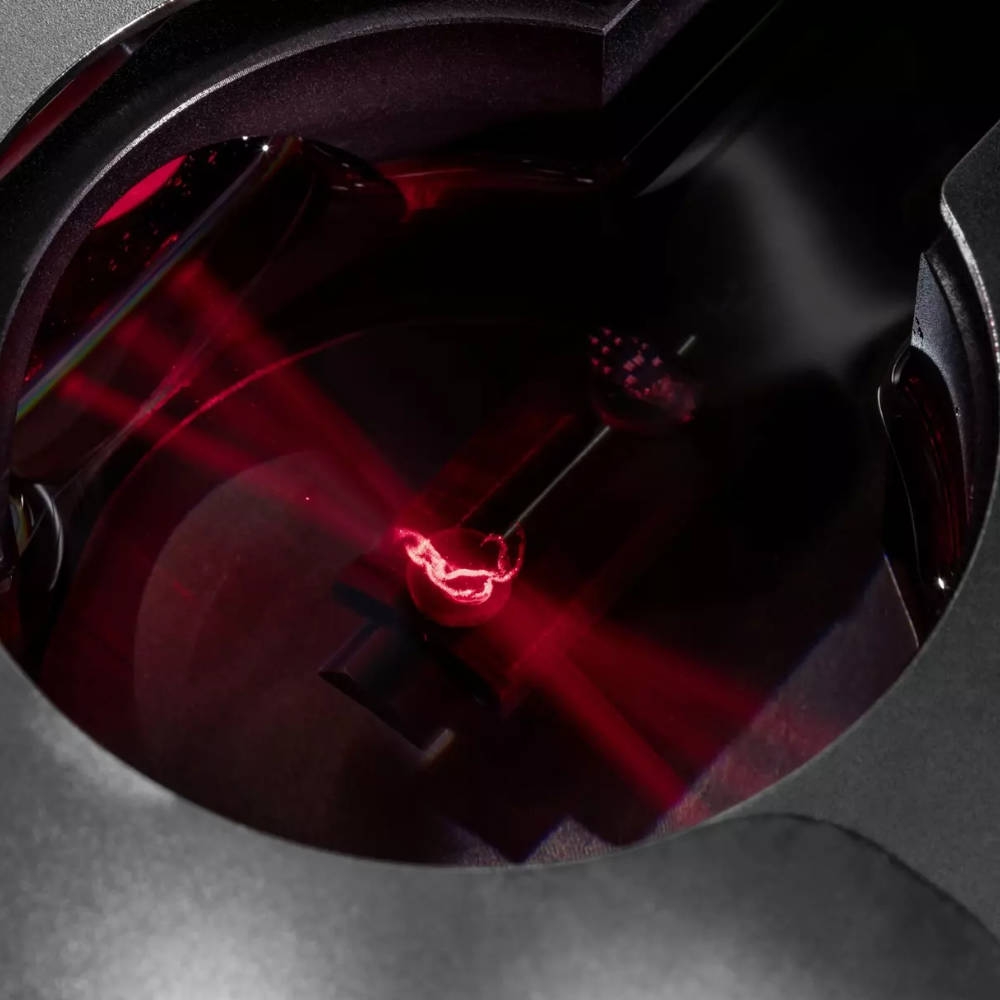

層光顯微鏡光路配置：照明與檢測光路垂直分離

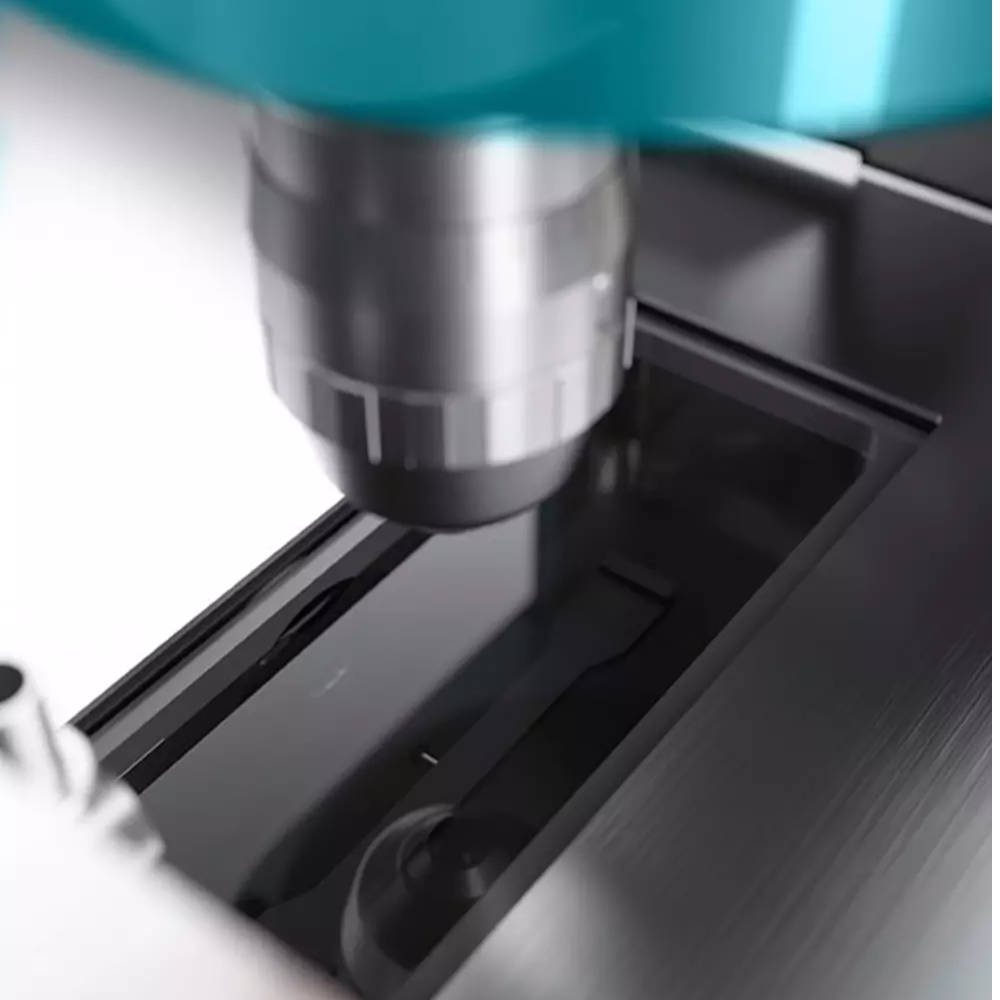

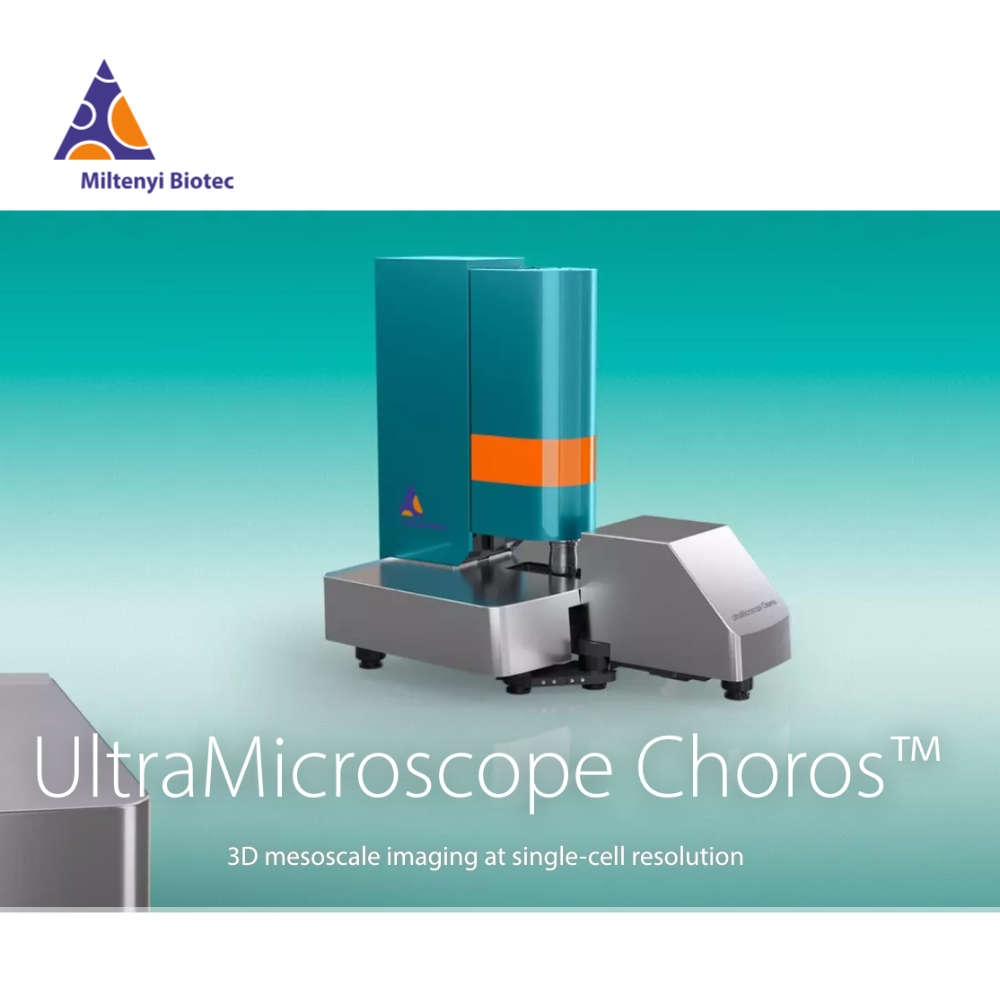

UltraMicroscope Choros 先進照明系統
技術發展歷程
層光顯微技術的概念最早可追溯至 1903 年，但直到 2004 年 Ernst Stelzer 團隊發表 "Selective Plane Illumination Microscopy (SPIM)" 論文後，才真正推動了現代層光顯微技術的發展。 如今，這項技術已成為大樣本 3D 成像、發育生物學研究和空間生物學分析的重要工具。
應用領域
- 胚胎發育過程的長時間追蹤成像
- 器官和組織的完整 3D 結構分析
- 透明化樣品的高解析度成像
- 活體細胞動力學研究
- 神經科學與腦組織分析
UltraMicroscope 平台：高解析度 3D 成像技術
Miltenyi Biotec 的 UltraMicroscope 平台結合了先進的層光顯微技術與完整的樣品處理工作流程， 提供從樣品前處理、透明化、成像到資料分析的一站式解決方案。此平台專為大尺寸樣品的高解析度 3D 成像而設計， 能夠處理從細胞層次到完整器官的多尺度成像需求。
核心技術特色
MI Plan 高解析度物鏡系統
專為層光顯微成像最佳化設計的 MI Plan 物鏡系列，提供卓越的影像品質和深度穿透能力。 這些物鏡經過特殊設計，能夠在保持高數值孔徑的同時，提供足夠的工作距離以適應大樣本成像需求。
多樣化樣品固定系統
提供多種樣品固定解決方案，可適應不同尺寸和形狀的樣品，從小型器官類體到完整的器官組織。 靈活的樣品固定系統確保樣品在成像過程中保持穩定，同時允許 360° 旋轉以實現多角度成像。

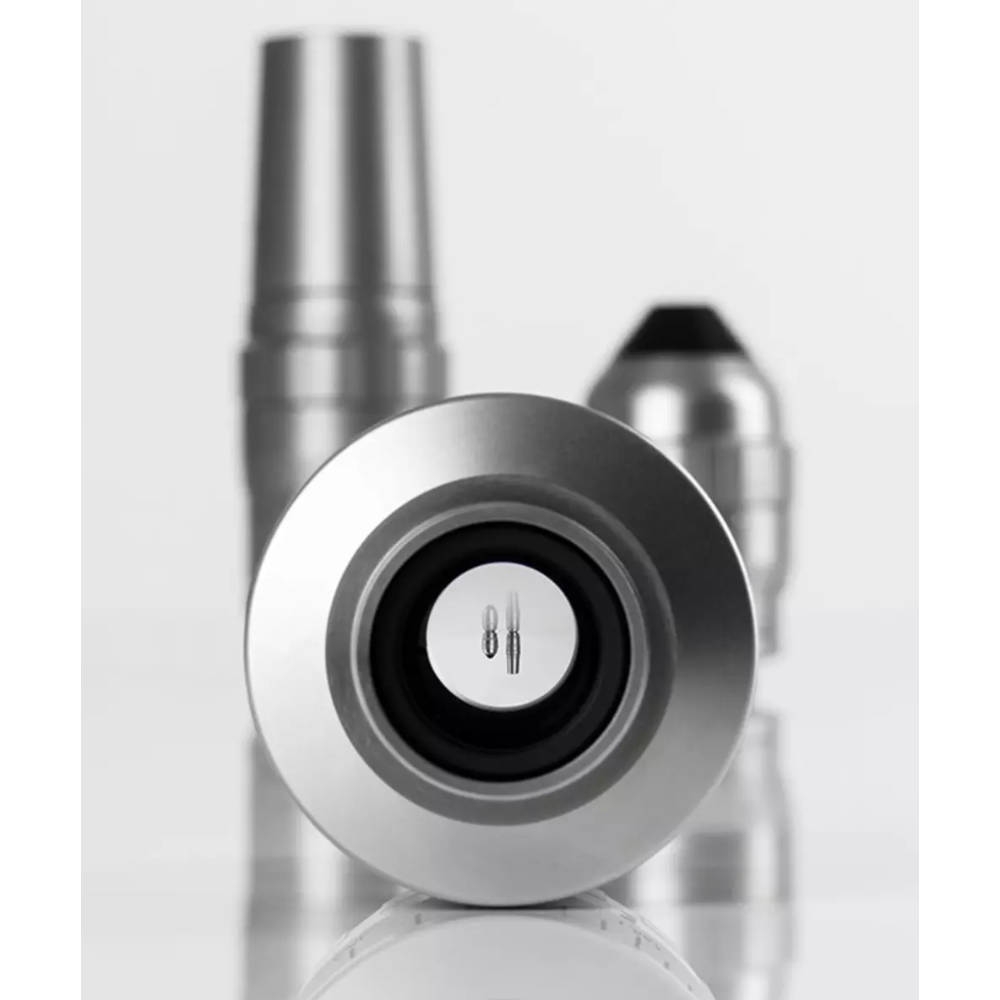

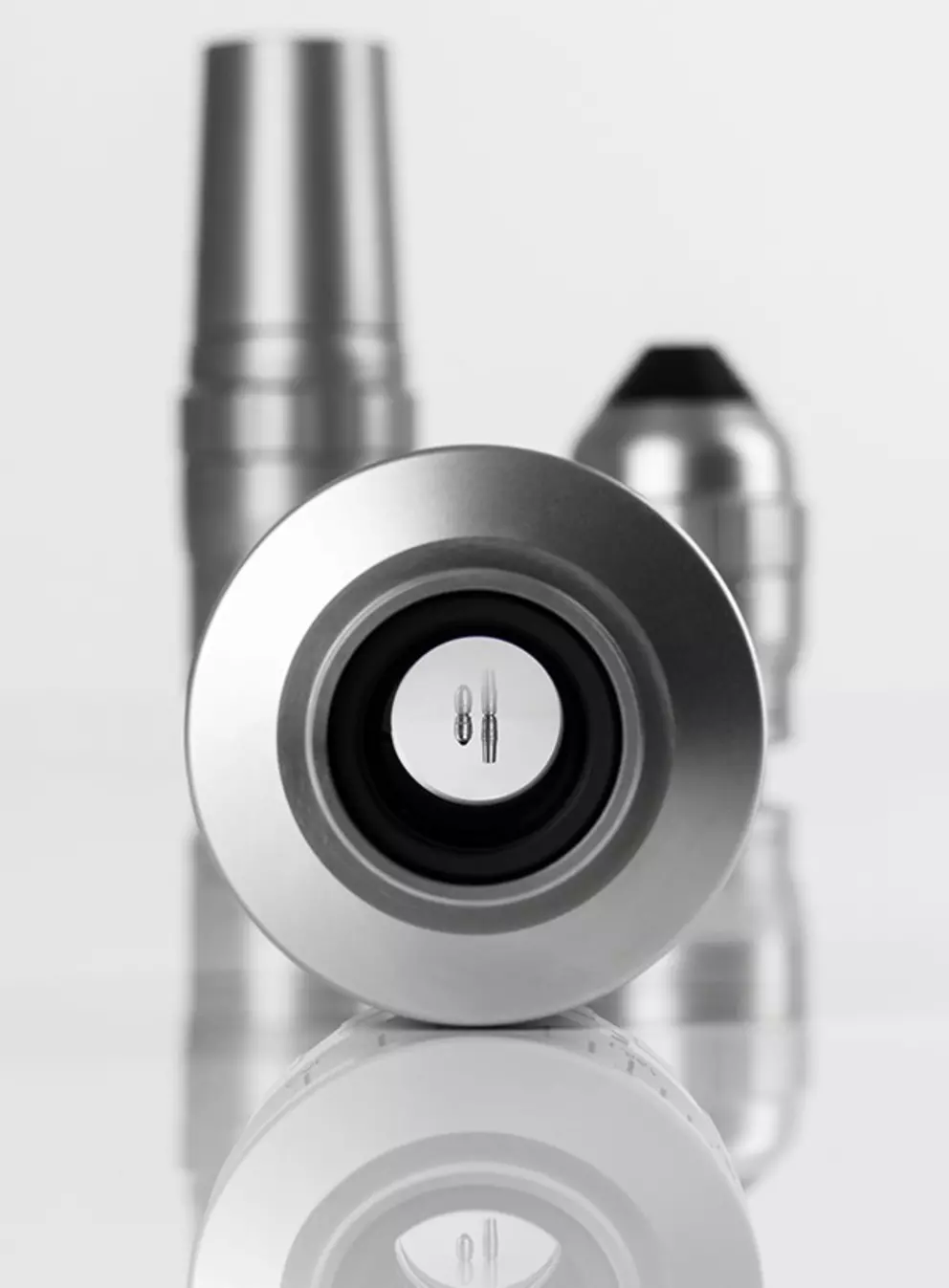

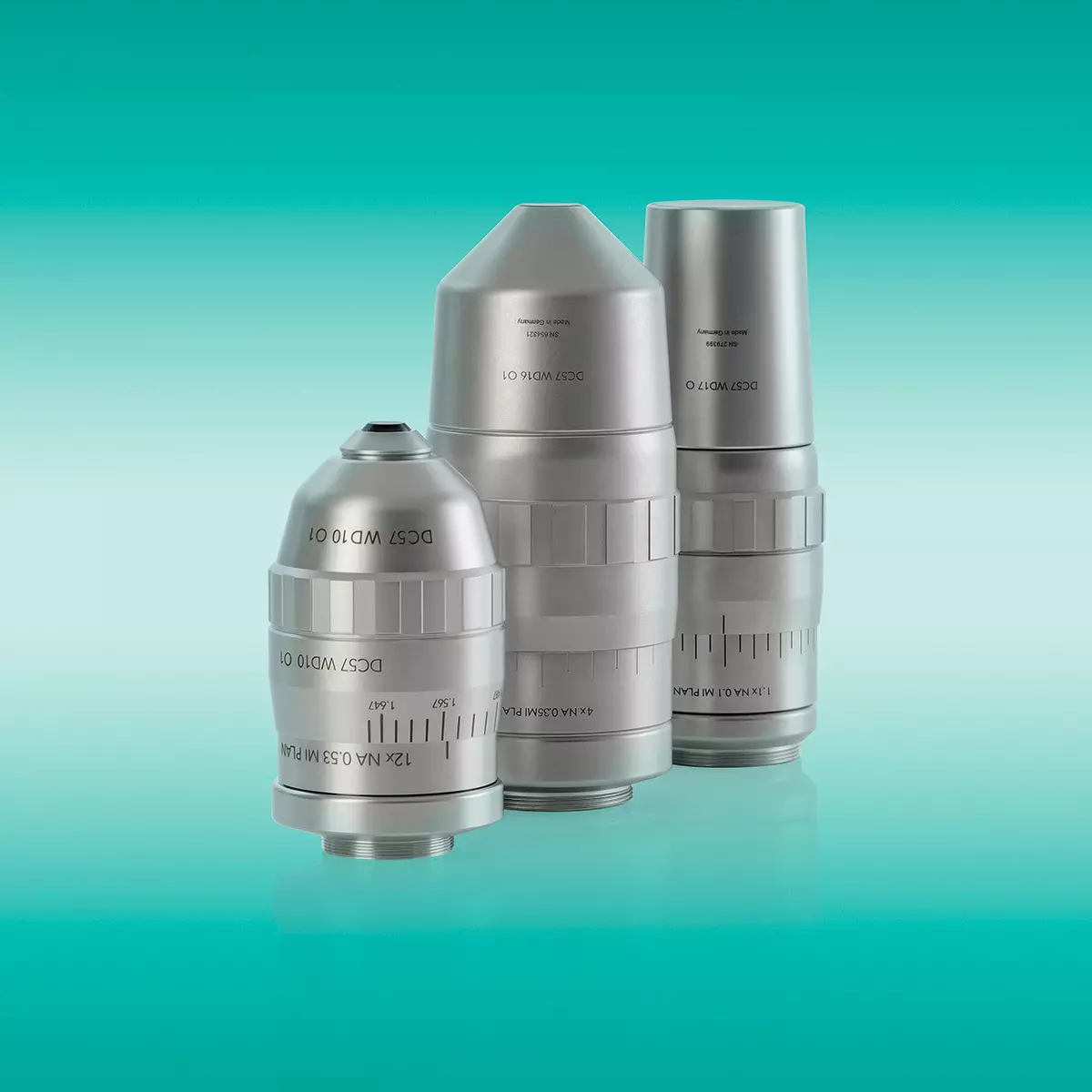

MI Plan 物鏡：專為高解析度層光成像最佳化

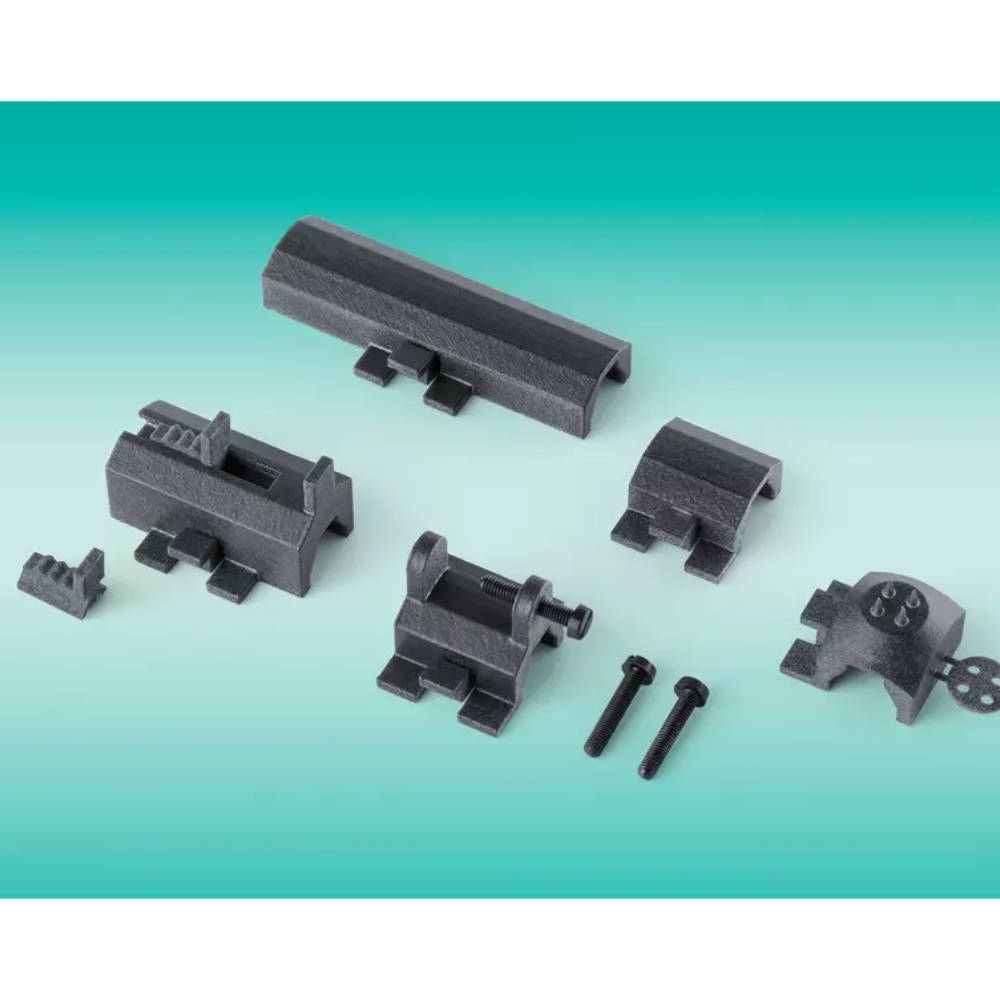

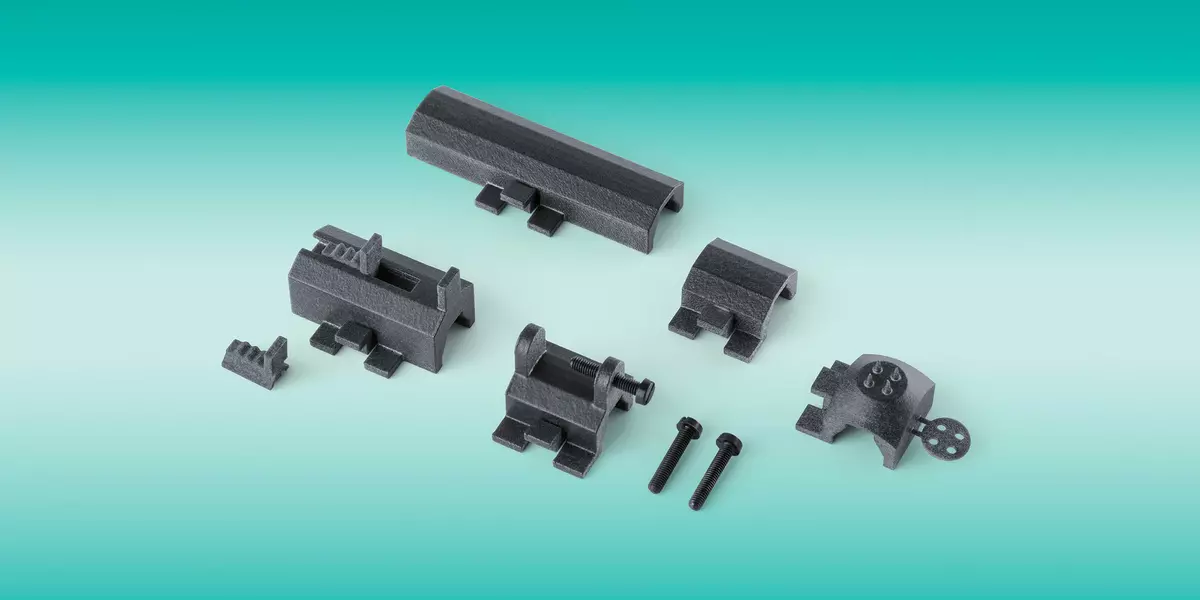

靈活的樣品固定解決方案，適應各種應用需求
高解析度成像能力
UltraMicroscope 平台能夠實現亞細胞層次的解析度，同時保持大視野的成像能力。 透過先進的光學設計和精密的機械系統，平台能夠在保持高影像品質的同時， 處理從單細胞到完整器官的多尺度成像挑戰。
空間解析度
最高可達 0.5 μm
最大樣品尺寸
15 mm × 15 mm × 4 mm
折射率相容性
1.33 (水) - 1.56 (DBA)

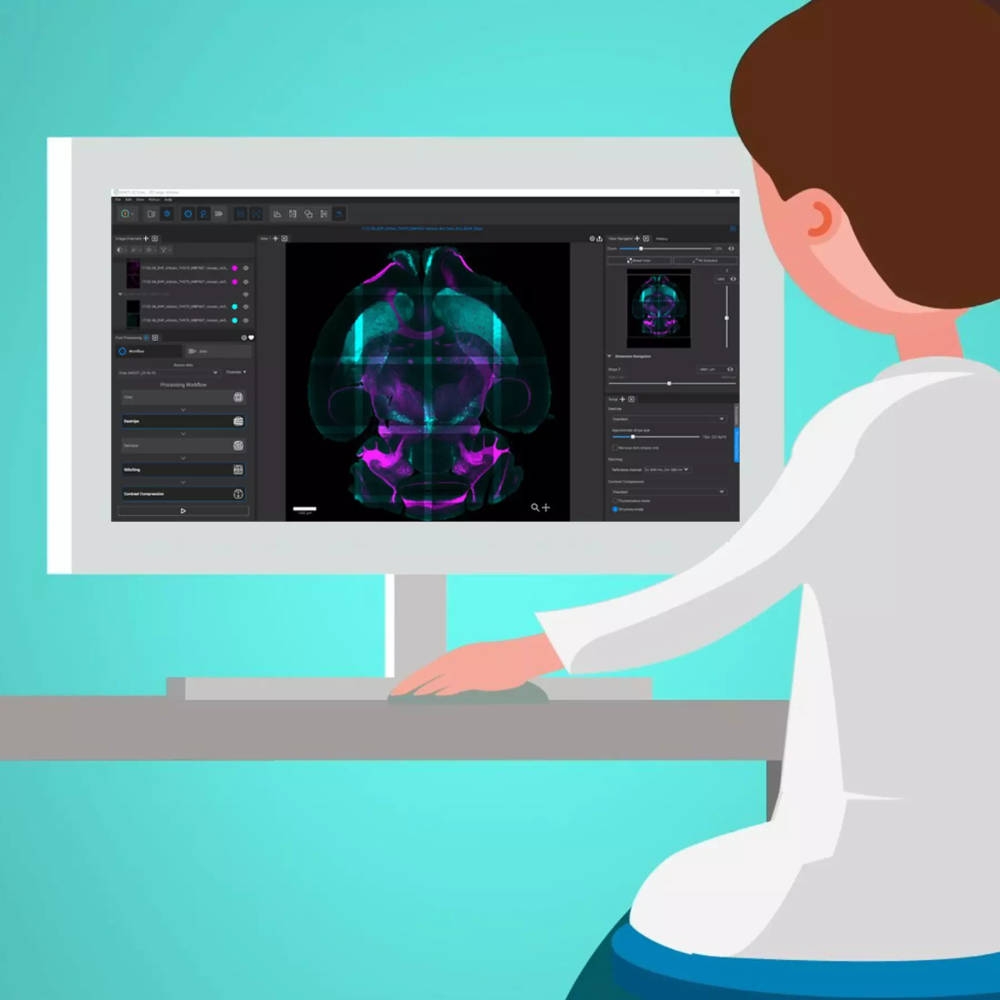

UltraMicroscope 高解析度成像效果展示
完整 3D 成像工作流程
UltraMicroscope 平台提供從樣品準備到資料分析的完整工作流程，每個步驟都經過最佳化設計， 確保獲得最高品質的 3D 成像結果。此整合式方法大幅簡化了複雜的 3D 成像實驗流程。
1. 樣品前處理與標記
使用專用的抗體和螢光探針進行樣品標記，配合最佳化的固定和透膜化程序， 確保抗體能夠均勻滲透到組織深層，獲得清晰的標記效果。

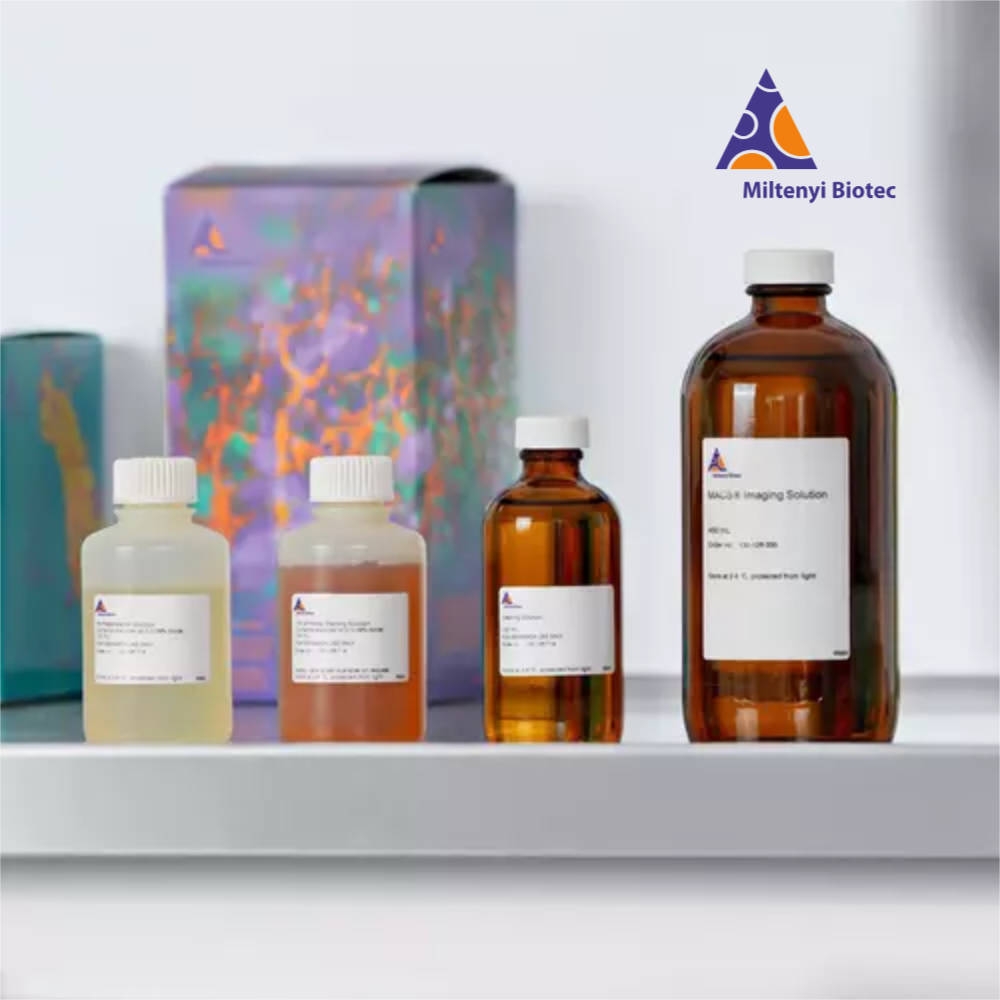

2. 組織透明化處理
採用先進的組織透明化試劑，如 "EasyIndex" 和相關清除試劑， 將不透明的生物組織轉換為光學透明狀態，消除光散射並增強成像深度。
3. 高解析度層光成像
利用 UltraMicroscope 的先進光學系統進行多角度成像，獲取完整的 3D 資訊。 自動化成像流程確保一致的影像品質和高效的數據採集。
4. 資料處理與分析
使用 MACS iQ View 3D Large Volume 軟體進行影像重建、配準和分析， 將原始影像數據轉換為高品質的 3D 模型和量化分析結果。
MACS iQ View - 3D Large Volume 資料分析軟體
專業資料處理平台
MACS iQ View 3D Large Volume 是專為大體積 3D 成像資料設計的綜合分析軟體平台。 此軟體整合了影像重建、配準、視覺化和量化分析功能，能夠處理數 GB 級別的大型資料集， 為研究者提供直觀易用的分析工具。
核心功能特色
- 多視角影像融合：自動配準和融合多角度成像資料，重建完整 3D 結構
- 大資料集處理：高效處理大型 3D 資料集，支援 TB 級資料分析
- 互動式 3D 視覺化：提供豐富的視覺化工具，支援虛擬切片和 3D 渲染
- 量化分析工具：內建多種測量和統計分析功能

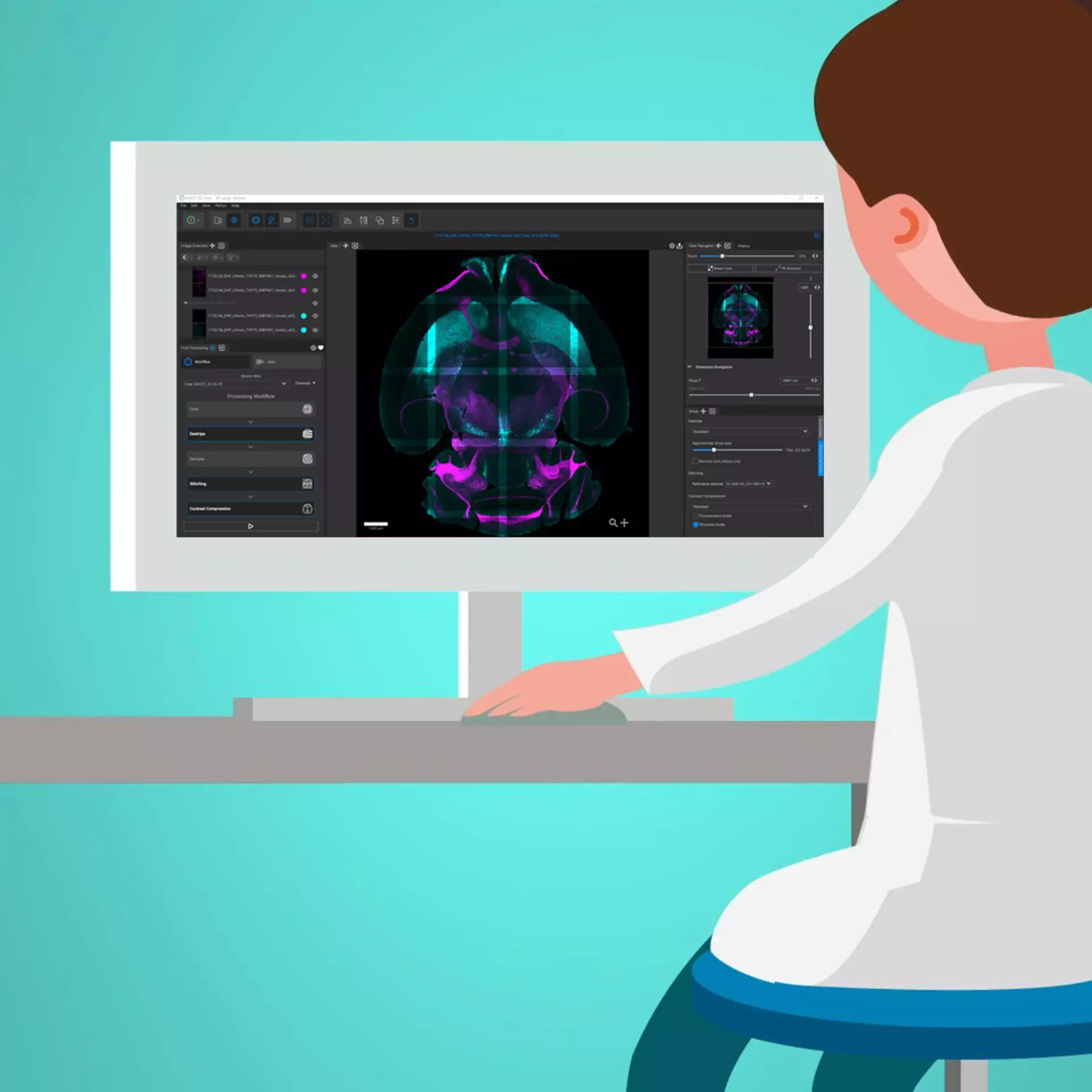

MACS iQ View 3D Large Volume：專業的大體積資料分析平台

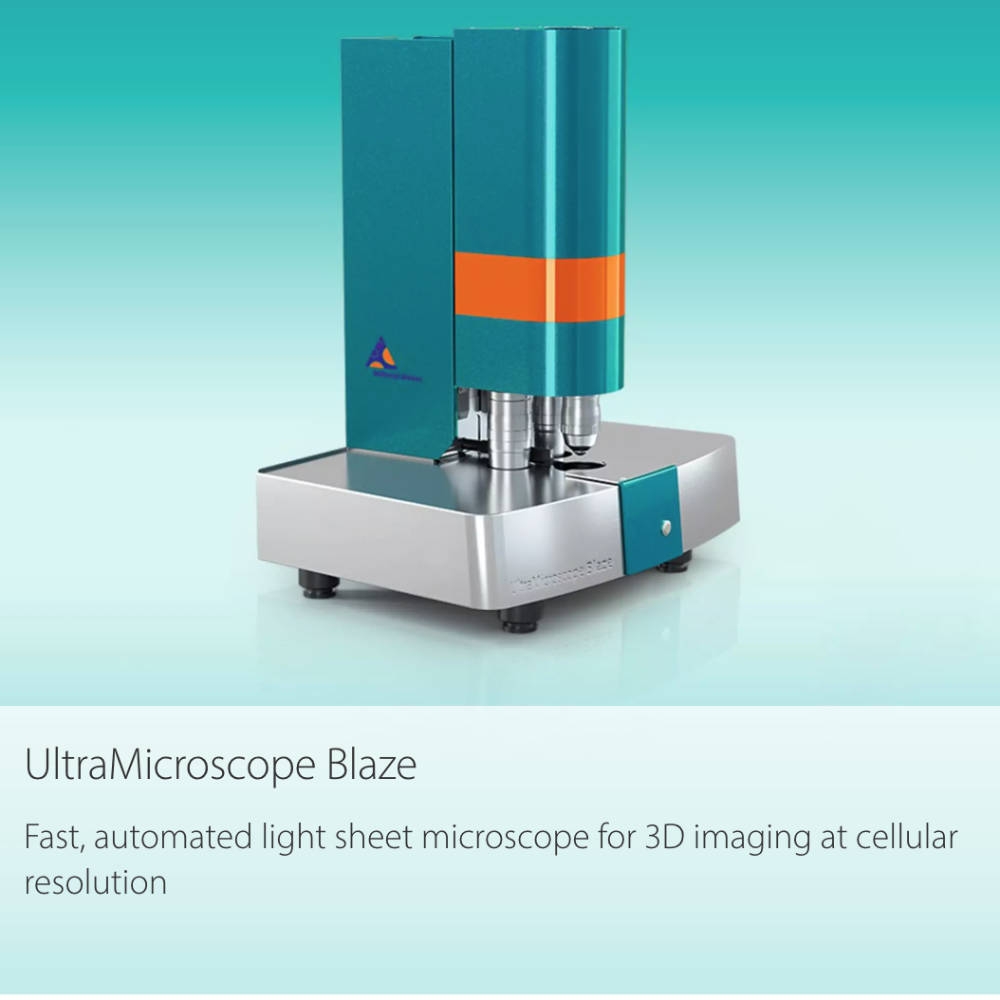

UltraMicroscope Blaze & Choros 系統比較
UltraMicroscope 平台提供兩款主要系統：Blaze 和 Choros，分別針對不同的研究需求和應用場景進行最佳化設計。 兩款系統都採用先進的層光顯微技術，但在功能特色和應用重點上各有優勢。
| 比較項目 | UltraMicroscope Blaze | UltraMicroscope Choros |
|---|---|---|
| 主要特色 | 全自動化層光顯微鏡，專為大樣本或多樣本成像設計 | 高解析度層光顯微鏡，提供卓越的影像品質 |
| 最大理論解析度 | 1.3 μm (10× 物鏡) | 0.5 μm (25× 物鏡) |
| 樣品槽尺寸 | 大型樣品槽，可同時處理多個樣品 | 標準樣品槽，最佳化單樣品成像 |
| 批次成像模式 | ✓ 支援多樣品批次成像 | - 單樣品最佳化 |
| 照明系統 | 超連續白光雷射 (460-800 nm) | 先進多波長雷射系統 |
| 自動化程度 | 全自動化操作，最小化人工干預 | 半自動化，提供更多手動控制選項 |
| 主要應用 | 大規模篩選、多樣本比較研究 | 高解析度細節分析、精密成像 |
| 適用場景 | 藥物篩選、表型分析、高通量研究 | 發育生物學、神經科學、精密解剖學 |
選擇建議
選擇 UltraMicroscope Blaze 如果您需要：
- 處理大量樣品的批次成像
- 高通量的表型分析
- 自動化的工作流程
- 多樣本比較研究
選擇 UltraMicroscope Choros 如果您需要：
- 最高解析度的精密成像
- 詳細的形態學分析
- 靈活的成像參數控制
- 亞細胞結構的清晰觀察
